EV・PHEV充電設備商品 4

EV・PHEV
充電設備商品
カワムラ

EVコンセント

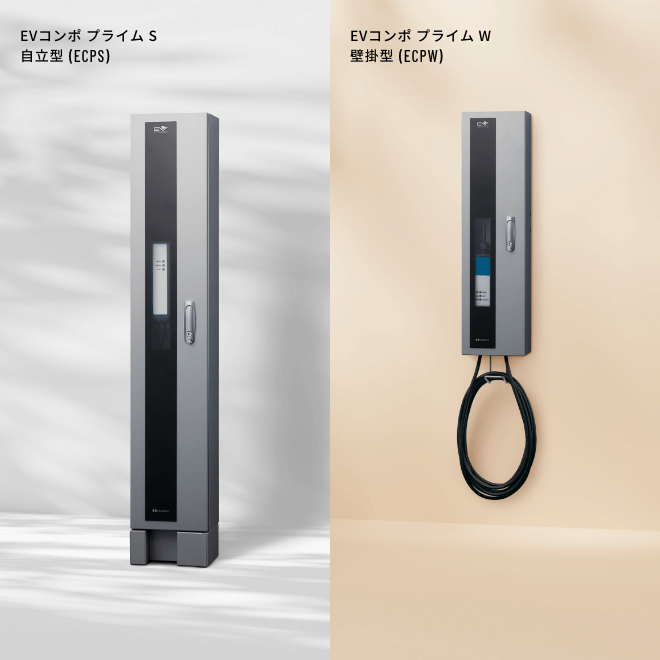

EVコンポプライム
自立型 / 壁掛型

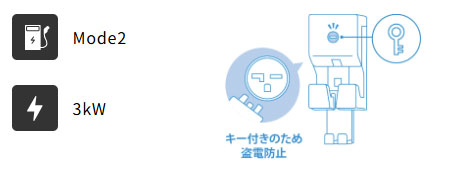

盗電・盗難を防ぐ安心の一台。
キャビネットのドアにキー付ハンドルを設け、盗電やケーブル盗難の心配を無くしました。
しかも、充電ケーブルを車につないだままドアを施錠できるので、充電中のいたずらも防ぎます。
また、大きな窓によりドアを閉めていてもコントロールボックスの確認が可能に。
安心、便利、そして住空間にマッチしたデザイン性で、心地よいEVライフをサポートします。

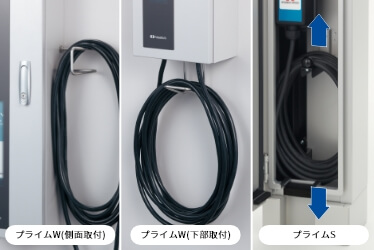

ケーブルの長さやズレを調整して、スマートに収納。

プライムSは内部のケーブルホルダーにプライムWはケーブルを下部か側面の引掛金具に巻き付けられるので、ケーブルの余長もスマートに収納できます。

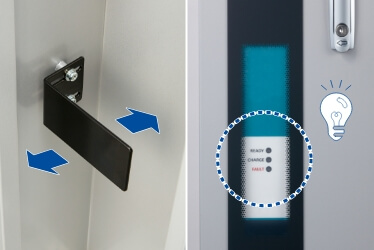

背あて金具や可動式の板を調整することで、コントロールボックスの向きを補正、また、扉を閉めた状態でもLEDを確認できるようになります。

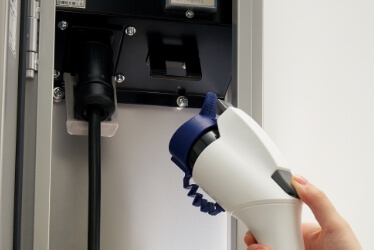

充電コネクタの固定はコネクタのレバー操作で簡単に着脱可能。もちろん充電コネクタを引っ掛けた状態で施錠も出来ます。

自立式

本体サイズ[mm]	H1200×W230×D185 ※チャンネルベースを含んだ全高は1300mmです。
重量	18kg
筐体材質	鋼板製
出力	3kW
電源スイッチ	電源スイッチ付
キー	平面ハンドル（ランダムキー）
工場出荷オプション^※1	・ELBの取付・ダイヤル錠への変更・100Vコンセント（一般負荷用）の取付・SUS仕様・24時間タイマーの取付・eモニターの取付・外部接点入力仕様・100V充電仕様

壁掛型

本体サイズ[mm]	H860×W230×D145
重量	9kg
筐体材質	鋼板製
出力	3kW
電源スイッチ	電源スイッチ付
キー	平面ハンドル（ランダムキー）
工場出荷オプション^※1	・ELBの取付・ダイヤル錠への変更・100Vコンセント（一般負荷用）の取付・SUS仕様・24時間タイマーの取付・eモニターの取付・外部接点入力仕様・100V充電仕様

■保護等級：IP44準拠　■定格電圧：AC200V 単相2線式　■定格電流：20A（連続定格16A）　■設置環境：屋外向け
※充電ケーブルは付属しておりません。
※製品は（一社）日本配線システム工業会のJWDS-0035 EVコンセント盤・コンセントスタンド規格認定品です。
※1 オプションの取付でキャビネットサイズが大きくなる場合があります。同時装着も可能です。

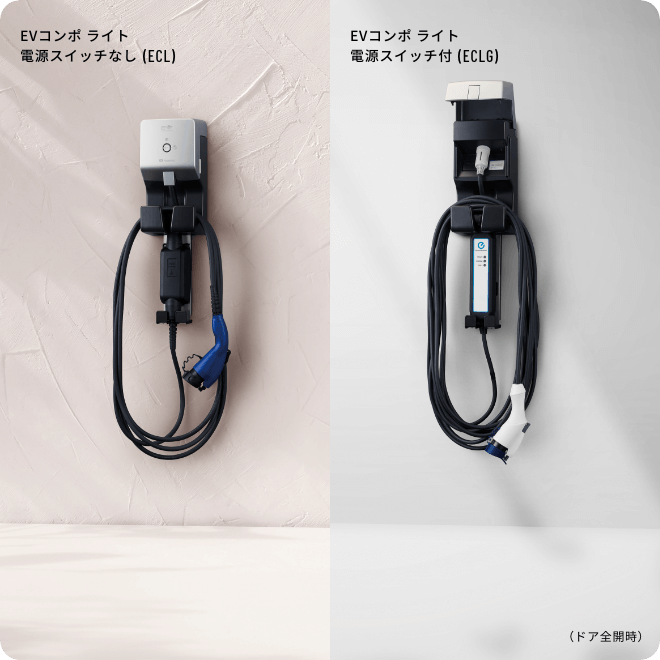

樹脂製壁掛型

施錠可能。
コストパフォーマンスに優れたエントリーモデル。

充電用コンセントをカバーするドアは、シリンダーキーで施錠ができるので、盗電の心配がなく安心です。

また、クルマとコンセントを充電ケーブルでつないだまま施錠ができるため、充電中のいたずらも防止できます。

使いやすくて、安全・安心な機能搭載

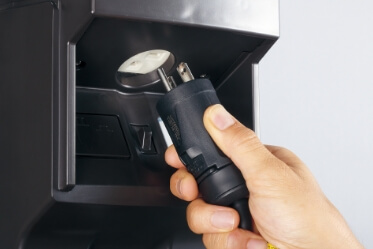

EV充電用コンセントプラグのロック機構が付いており、電源プラグの抜き差しが簡単。

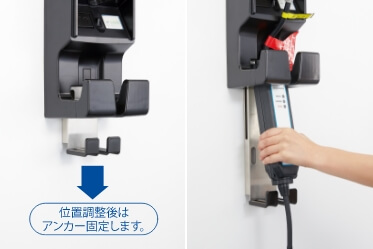

充電中に不安定になりがちなコントロールボックスを簡単に固定することが可能。

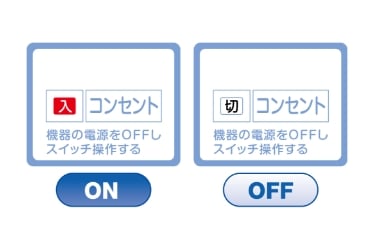

各種ガイドラインに準拠した電源スイッチが設けられているため、通電状態が確認でき、作業時も安全。※ECLGのみ

壁掛用

充電設備補助対象品	〇
本体サイズ[mm]	H402×W170×D142
重量
筐体材質	樹脂製
出力	3kW
電源スイッチ	ECL 電源スイッチなし ECLG 電源スイッチ付
キー	シリンダー錠（ランダムキー）
オプション	オプション金具：ECOP-M（一部車種向け）^※1
工事出荷オプション	100V充電仕様

■保護等級：IP44準拠　■定格電圧：AC200V 単相2線式　■定格電流：20A（連続定格16A）　■設置環境：屋外向け
※充電ケーブルは付属しておりません。
※ECLGは（一社）日本配線システム工業会のJWDS-0035 EVコンセント盤・コンセントスタンド規格認定品です。
※1 充電ケーブルによってはコントロールボックスの固定にオプション金具が必要な場合があります。
